設備介紹

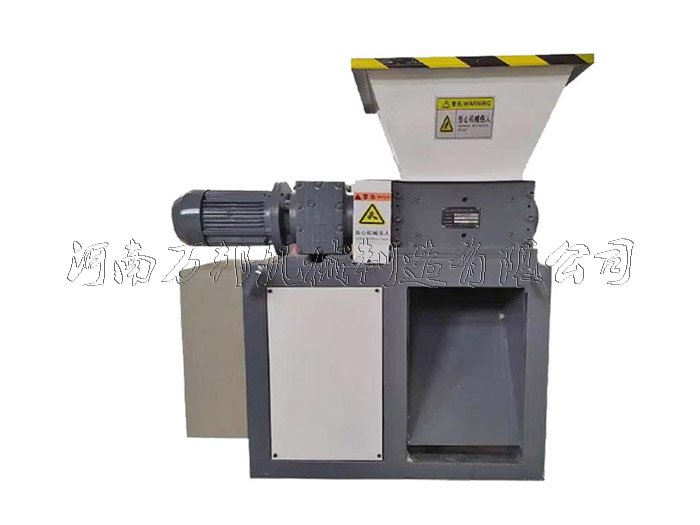

     河南萬邦機械廢紙撕碎機是一款專業的碎紙粉碎處理設備，該機在應用上可用于造紙廠中辮子料、塑料薄膜、廢紙箱、鐵絲等混合物料的粉碎分選回收，從而實現造紙廢料的燃燒及制炭加工。河南萬邦機械在造紙廠廢舊垃圾處理上可為您提供整體生產線規劃，解決造紙廠廢料處理難、污染大的問題，該條生產線包括：雙軸破碎機，輸送設備，烘干機，連續碳化設備，炭粉成型設備等五個階段工藝設備組成。設備具體產量可根據客戶要求進行機器選型，設備動力部位采用行星齒輪減速機驅動，刀片采用高強度合金鋼制成，有較強的耐磨性和較高的強度等特點，軸之間差速運轉，有撕扯、擠壓、咬合等功能。電器部分采用PLC控制，具有自動檢測過載保護等功能。該機的應用是在我給紙箱包裝行業和造紙行業強力的設備需求中產生的，其紙張行業破碎設備中性能較粉碎設備更加突出，其加工物料范圍不受紙張中膠水和金屬雜質的影響具有產量高適用范圍廣的特點。

廢紙撕碎機可加工的其它物料：
1、各種中空容器：塑料飲料罐、塑料桶、鐵桶、包裝箱、包裝桶
2、廢舊家電：電視機、洗衣機、冰箱外殼
3、管材：大型管材、管件、PE管材
4、廢舊模板：木托盤、塑料托盤、叉車托板
5、廢舊輪胎：小車輪胎，卡車輪胎
6、廢舊金屬：汽車外殼、鋁合金，廢舊鑄鋁件，發動機外殼、鉛以及厚度在5mm以下的鋼板
7、餐廚垃圾、生活垃圾、動物尸體、RDF衍生物、醫療垃圾、生物桔桿、園林垃圾
8、膠頭料、紙廠絞繩

視頻演示

機構原理

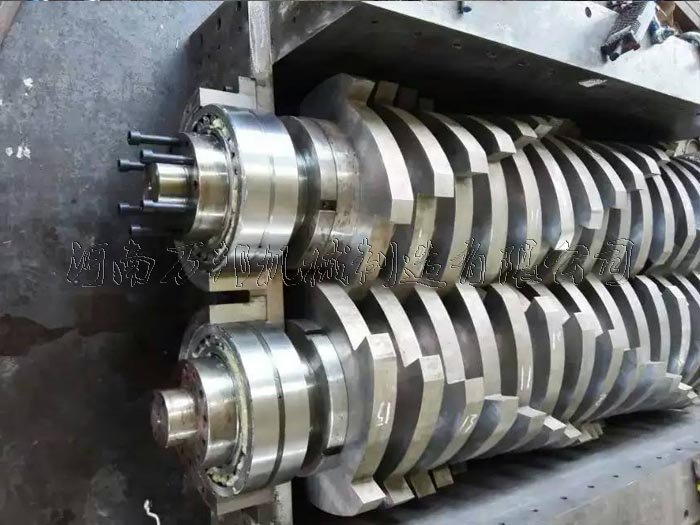

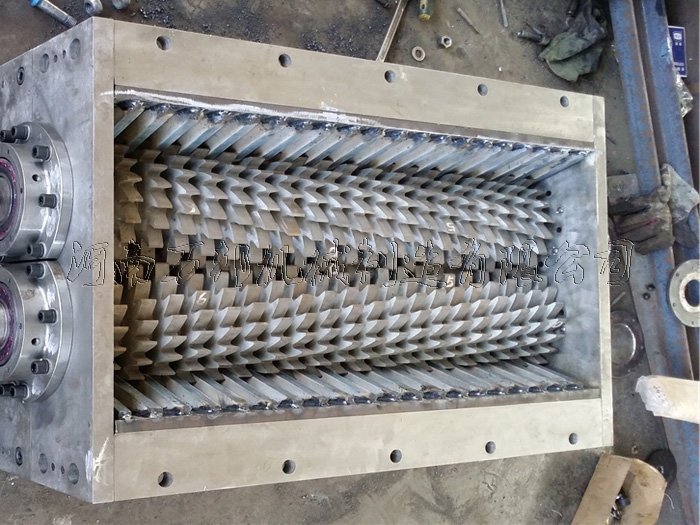

廢紙撕碎機在工作原理上與雙軸撕碎機類似，其采用兩套裝有撕碎機刀片的轉子在設備機腔內相對旋轉從而采用收縮兩軸夾角的原理對進入機腔內的物料進行擠壓，由于刀片的特殊設計進入兩軸夾角后的物料被刀片棱角固定從而進一步為夾角的收縮創造條件，在物料受力達到物料屈服強度后物料在刀片間開始斷裂，從而完成撕碎效果。 1．廢紙撕碎機主體
設備主要機體采用Q235鋼板焊接消除應力處理/整體機加工，確保設備在長時間重負荷中穩定性。
2．廢紙撕碎機減速機
采用國內知名品牌先進的出口標準裝產品，并在出廠前進行假負載測試以保證動力系統的穩定和充沛。
2．廢紙撕碎機動刀/定刀
動刀材料采用專用特殊合金工具鋼鍛打毛坯，精密機加工、多次熱處理和低溫冷凍熱處理技術而成，整體韌性硬度一致能重復修復使用，確保在切削性能和使用壽命。定刀采用專利掛鉤式安裝，優化刀具更換功能，使刀具維護更換更加高效。
3．廢紙撕碎機軸承/密封
軸承座采用專利的拼合便拆式，能快速拆下動刀、定刀、軸承等部件，易于維護和更換刀具，特有的密封結構有效阻隔破碎物和油脂的接觸，處理液態物料也能保護軸承和齒輪等。
4．廢紙撕碎機刀軸
采用高強度重載專用鋼材加工精制，更合理地配合刀具為切削提供有力的動力。
5．廢紙撕碎機機架料斗
可配合客戶場地個性化加工訂做，更加合理地融入生產線中進行大規模生產。
6．廢紙撕碎機電器
主要電器控制采用品牌電器元件及西門子或三凌控制系統，進出料輸送裝置在電箱控制內有接點。
7．廢紙撕碎機保護系統
破碎系統具備防止電機過載設計。電機電流達到一定值（該電流閥值可調）時，破碎機自動反轉幾秒鐘，完成物料位置重新布置后，轉軸恢復起始轉向（反轉次數可調）。
設計過程中應考慮到降噪及降粉塵措施盡量降低外排噪聲及粉塵:設備操作點噪聲≤85dB。
